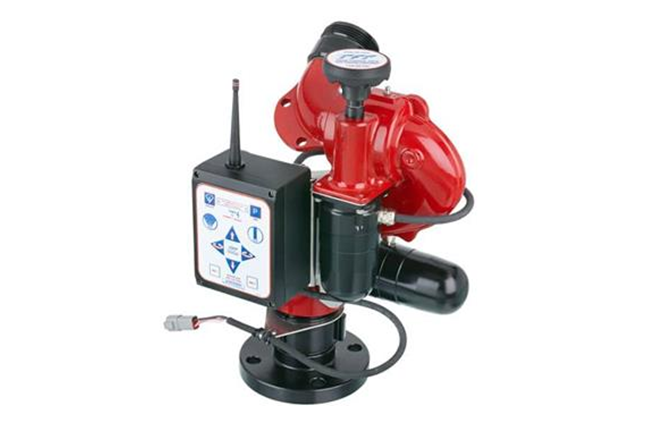

TORNADO® Y2-E02A-Z távvezérelhető,
ipari kivitelű telepíthető hab-vízágyú

Alapfelszereltség:

  • Ipari kivitelű, telepíthető
  • Elektromosan távvezérelt
  • Karimás bemenet, DN80 PN16
  • Menetes kimenet, 2.5” BSP (külső csőmenet)
  • Alumínium öntvény
  • Amerikai vörös
Műszaki adatok
Típuscsalád TORNADO®
Cikkszám Y2-E02A-Z
Főbb paraméterek
Monitor jellege Ipari kivitelű telepíthető
Térfogatáram 2000 l/perc
Bemenet DN80, PN16 csőkarima
Kimenet 2.5” BSP, külső csőmenet
Működtető elektromos energiaellátás 12 / 24 V egyenáram
Működtetés és mozgástartomány
Működtetés jellege Kézi, közös mozgatókarral
Vízszintes mozgatás Kézikerék, 3” átmérőjű
Vízszintes mozgástartomány 185 o balra és jobbra
Függőleges mozgatás Kézikerék, 3” átmérőjű
Függőleges mozgástartomány 45o lefelé – 90 o felfelé
Oszcilláció Nincs
Szerelvények
Elzáró szerelvény Nincs
Elzáró szerelvény működtetése Nincs
Biztonsági szerelvény Nincs
Nyomás szabályozás Nincs
Kivitel
Anyag Alumínium öntvény
Korrózió- és kopásgátló Kemény eloxálás, külső és belső
Bevonat Szinterezés, külső és belső
Szín Tűzvörös
Tömeg 11,3 kg
Tanúsítás CE

Szükséges tartozékok

MAX-FORCETM MD-ERP-22A
kettős nyomású automata
400-2000 l/perc @ 7 bar
MD-ERP-28A MAX-MATICTM
automata
400-2000 l/perc @7 bar
MD-ERP-24A MAX-FLOWTM
állandó vízáramú
2000 l/perc @ 7 bar

Ajánlott tartozékok vízágyú fejhez

FoamJet FJ-MX-MD
középhab feltét

Ajánlott tartozékok
Joystick távkezelő elzárható szelepkészlettel

YE-VK-PH
szelepkészlet
Y4E-JS-52 távkezelő állomás

Joystick távkezelő szabályozható nyitású szelepkészlettel

YE-VKG-PH
szabályozható nyitású szelepkészlet
Y4E-JS-GT távkezelő állomás
szabályozható szelepkészlethez

Főbb jellemzők

Könnyű, tartós és korrózióálló

  • Anyaga nagy szilárdságú – ANSI 356-T6 szabvány szerinti – alumínium öntvény
  • Kemény és korrózióálló – MIL-A-8625 katonai előírás szerinti – eloxálással
  • Külső és belső szinterezés, ezüst színben

Egyszerű karimás csatlakozás a bemeneten

  • Karima: DN80, PN16

Nagy térfogatáram, kis ellenállás

  • A nagy, 2.25” (57 mm) átmérőjű, ellipszisszerű
    belső keresztmetszet nagy vízmennyiségű és kis
    ellenállású átáramlást tesz lehetővé. Nyomásesés 2000 l/perc-nél 1,3 bar.
  • Az örvénylésmentes vízáramlást hosszirányú belső terelőlemez segíti.

Elektromosan vezérelhető és távvezérelhető

  • 12 / 24 V egyenáramú rendszer, automatikus feszültségváltás
  • CanBus rendszerű kétvezetékes rendszer
  • Teljes értékű vezérlő doboz és vezérlő állomás a vízágyún
  • Csatlakozás a távvezérelhető vízágyú fejre
  • Vezeték nélküli rádiós és/vagy Bluetooth-os távvezérlésre előkészítve, antenna és modul, illetve adapter szükséges.

Távvezérelhető funkciók

  • Vízágyú mozgásai, fel/le, jobbra/balra, elmozdulás arányos sebesség, helyzetjeladók
  • Vízágyúfej sugárképe + öblítési funkció, elmozdulás arányos sebesség, helyzetjeladó
  • Automatikus parkoló helyzet
  • Oszcilláció (ha az ágyúra oszcilláló fej van szerelve – külön rendelhető)
  • Vízellátás szelepének működtetése (a szelepkészlet nem tartozék)
  • Vízágyú kiemelő működtetése (a kiemelő opcionális)
  • Vízágyú reflektor ki/be kapcsolása (a reflektor külön rendelhető)

A távvezérlő állomások egyéni igények szerint rendelhetők és telepíthetők!
